预成型焊片的选择依据

* 装配成品的工作温度、环境
* 待焊元器件的材料类型、耐温特性、热膨胀系数
* 待焊元器件焊接位置的表面处理、金属过渡层设计
* 焊料的物理化学特性
* 装配工序设计
* 焊料的焊接工艺与设备

尺寸的选择

焊点的位置和焊料用量将决定预成型焊片的尺寸和形状。在确定平面尺寸(直径、长度、宽度)之后,可以通过调节厚度来取得所需的焊料用量。

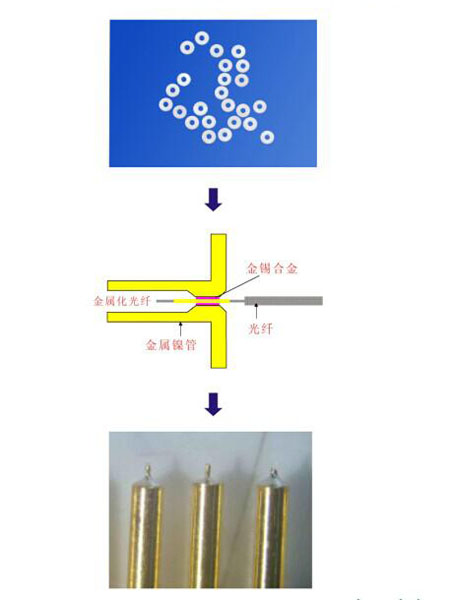

*对于焊环连接:应当在计算所得的用量上另加10-20%以获得良好的焊接效果。

*对于焊盘与焊盘的连接,表面积的计算值应当低于焊盘面积5%。

每种预成型焊片都有规定的毛边公差。宜尽量选择标准的公差,以避免增加成本和预成型焊片的交货时间。

推荐的尺寸规格

宽度/长度或直径

标准公差

小于0.100吋(2.54mm)

±0.002吋(0.051mm)

大于0.100吋(2.54mm)

±0.005吋(0.127mm)



厚度

标准公差

小于0.001吋(0.025mm)

±0.0002吋(0.005mm)

0.001吋(0.025mm) to 0.002吋(0.050mm)

±0.0003吋(0.0076mm)

>0.002吋(0.050mm) to 0.010吋(0.254mm)

±0.0005吋(0.0127mm)

>0.010吋(0.254mm) to 0.020吋(0.508mm)

±0.0010吋(0.0254mm)

>0.020吋(0.508mm) to 0.050吋(1.27mm)

±0.0025吋(0.0635mm)

>0.050吋(1.27mm)

±5%

包装与储存

包装:为了减少因为暴露在空气中带来的氧化问题,预成型焊料可按照一个班次的用量包装。

储存:预成型焊片建议密封储存在原包装内,环境相对湿度应低于55%,温度应低于 22℃。或者储存在惰性气体中,比如保存在充有氮气的干燥箱内。
