预成型焊锡片的应用
预成型焊片是PCB组装、汽车配件组件、连接器和终端设备、芯片连接、电源模块基板附着、过滤连接器和电子组件装配等应用的理解解决方案。

1、优点
*不需要改变PCB的设计,便可以解决焊料不足问题
*精确的控制焊锡量
*与标准合金焊膏兼容
*减少焊膏叠印的需要,减少焊料飞溅
*减少标准焊膏中助焊剂/焊膏的比例,从而减少助焊剂残留
*兼容标准拾取要求和标准尺寸吸嘴
*垫圈圆形预成型焊锡可消除THT的二次焊接工艺需求
*盘带/卷轴式包装可通过SMT贴片设备快速精确贴装,提高产量

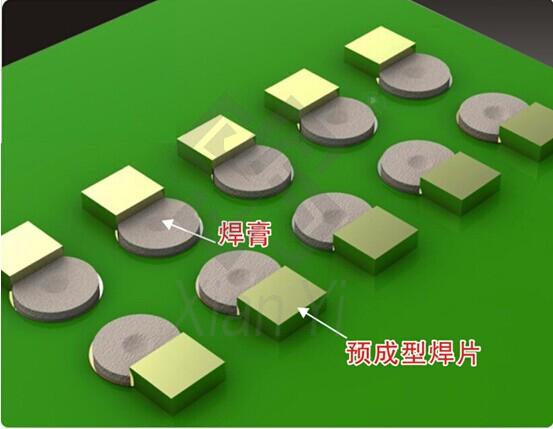

*与焊膏配合使用的预成型焊片,预成型焊片精准地提高焊料量
在电路板贴片工艺中,无需焊膏重印,预成型焊片与锡膏一起使用,并以此来加强焊点强度,提高焊接可靠性及产品良率

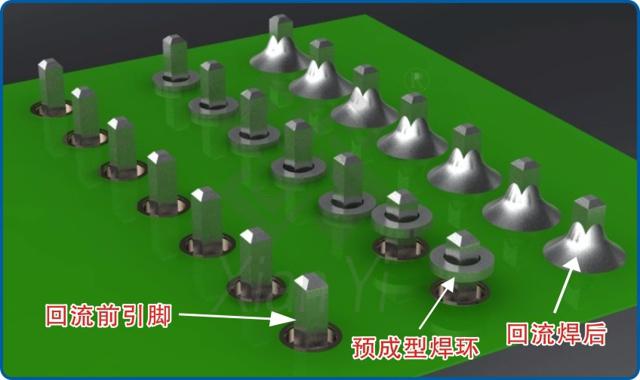

*预成型焊锡垫圈消除二次焊接工艺需要
在PCB通孔组装过程中,通过标准的拾取设备,预成型焊锡焊环在电路板装配过程中被放置在连接器引脚上,连接器引脚会与焊膏同时进行回流焊接,缩短工艺流程,提高焊接的可靠性

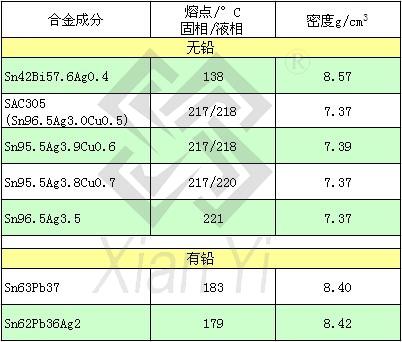

2、合金成分

3、规格尺寸及包装

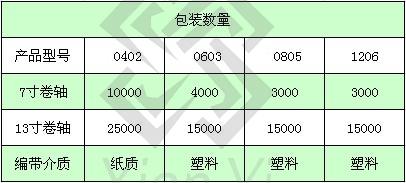

预成型焊片可根据客户要求进行包装,其中的卷轴包装,可提供标准规格0402、0603、0805及1206等的预成型焊片,并可根据您所需要的准确焊料量,在仍然保持焊片长度与宽度的条件下,改变其厚度来实现。
*预成型焊片规格尺寸, 可根据您的要求提供不同合金成分及各种规格尺寸的焊片

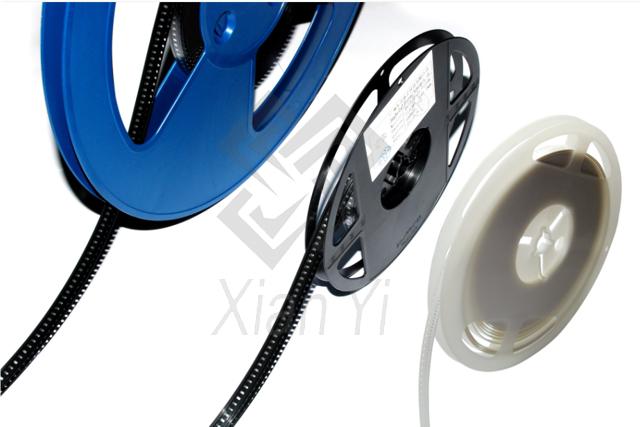

*预成型焊片-卷带式包装
